工業內窺鏡主要用于設備內部狀況的檢測，例如汽車、航空發動機、管道、機械零件等，其主要優點是：在不需拆卸或破壞組裝及設備停止運行的情況下實現無損檢測。工業內窺鏡能夠檢出的缺陷非常多，概括地說只要是設備內部不該出現的問題，都可以統稱為缺陷，包括：裂紋、腐蝕、異物等等。那么在內窺鏡的探頭下，這些缺陷是什么樣子呢？近日剛好整理了前些年的檢測圖像，梳理了部分圖片，與大家分享。

1. 檢測對象：不銹鋼材質的導管；

檢出缺陷：焊渣；

探頭規格及種類：直徑6.1mm的視頻內窺鏡，直視。

2. 檢測對象：合金材料的航空發動機葉片；

檢出缺陷：葉片缺損；

探頭規格及種類：直徑6.1mm的視頻內窺鏡，直視。

3. 檢測對象：鑄鋼材質的鑄件；

檢出缺陷：脫落、卷邊；

探頭規格及種類：直徑6.1mm的視頻內窺鏡，側視（左）及直視（右）。

4. 檢測對象：合金葉片；

檢出缺陷：涂層燒蝕脫落、燒蝕、缺損；

探頭規格及種類：直徑6.1mm的視頻內窺鏡，直視（左）及側視（右）。

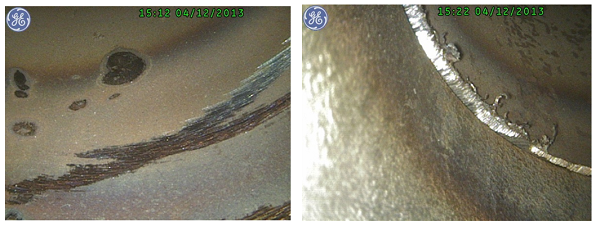

5. 檢測對象：不銹鋼導管；

檢出缺陷：劃傷（左）、焊縫毛邊（右）；

探頭規格及種類：直徑6.1mm的視頻內窺鏡，直視。

這里列出了使用韋林6.1mm視頻內窺鏡檢測航空發動機葉片、合金導管、鑄件等，所看到的部分缺陷，還有像異物、腐蝕、裂紋等，這里不一一列舉了。這些觸目驚心的缺陷，在設備內部緩慢滋生、發展，如果不采用內窺鏡這樣的無損檢測設備及早檢出，日后將可能引發更大的問題。
