管道內壁爬行器是一種在管道內爬行巡檢并利用攝像頭反饋管道內部影像的工業內窺鏡設備，其特點主要體現在：通過游刃有余的靈活爬行能力，對大口徑和遠距離管道內部狀況實現明察秋毫的可視化檢查。廣泛用于石油天然氣行業、城市基礎設施維護、工業生產以及災害援助等場景，可以代替工人更安全和高效地了解管道內情況，定位管道內部的安全隱患，以便制定正確的處理決策。

一、應用背景

準確探查管道內部狀況是發揮其作用的重要前提。常用的工業視頻內窺鏡是探查小口徑管道的檢測利器，但是對于口徑1米左右、長達百米甚至更遠的大口徑管道檢測，往往會力不從心：一是細小探頭難以為大口徑管道提供充足照明，二是隨著探頭推進距離的加深，柔軟探頭的推送阻力會越來越大，甚至盤曲難以推進；三是探頭往往位于管道底部，只能通過導向功能實現四周的檢測，檢測角度和效果難免差強人意。管道內壁爬行器則可以更好地發揮作用。

二、應用方案

1. 設備選型：推薦選擇美國韋林ROVVER管道內壁爬行器，該系列產品由車體、攝像頭、控制器、線纜等部分組成，優點主要有：檢測管道直徑范圍寬泛、爬行深度可長達300米，爬坡和過障礙能力強，而且高清攝像頭的成像質量高、變焦能力強，可以更高效地發現管道內部缺陷等問題。

2. 應用前提：選擇能夠放入車體的管道閥門或觀察孔，如果沒有，需要在管道一端開設方便爬行器車體進入管道的探口，檢測完畢再修補復原。

3. 操作方式：爬行器進入管道后，由操作員在地面操控車體爬行，以及控制器調節車體和攝像頭，設備可利用高清攝像頭將管道內壁表面情況實時傳達至控制器并顯示在屏幕上，專業工程師可根據實時畫面分析管道情況，一旦發現腐蝕、裂紋、沉積物等問題，可根據屏幕顯示的距離進行精確定位，還可以利用激光測量技術進行必要的測量分析。此外，還可將檢測圖片、視頻等數據存儲，以便分析、整理。

三、應用領域

管道內壁爬行器廣泛用于不方便工人進入的管道場所的檢測任務中。例如：工業生產常用到的蒸汽管道、蒸汽聯箱、以及大口徑電子導管等；石油天然氣行業的油氣輸送管線等工業管道網絡；一些災害應急響應任務中的管道排查和搜救；隧道等大型工業設施建設過程中的管道檢查與安全評估；市政排水管道的例行檢查和養護等。利用爬行器代替人眼進入管道內部進行檢測，不僅可以保障人身安全，免去不必要的大面積開挖，而且可以通過高清攝像頭回傳的圖像，準確預防泄漏和快速定位故障，減少維護成本。

四、應用案例

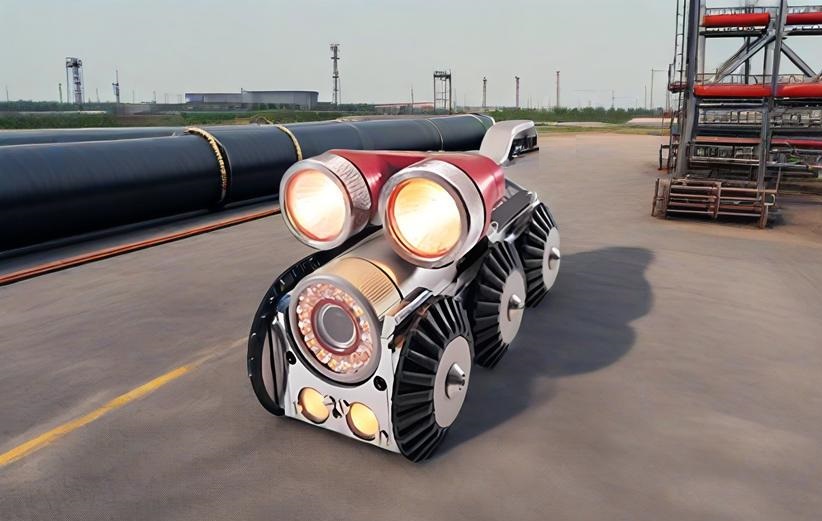

某熱力管道疑似出現滲漏現象，管道內徑500mm，長度200m。檢測方打算采用韋林管道內壁爬行器 —— ROVVER400爬行機器人檢測其內部是否有漏點，施工前在管道上開設了一個130mm的入口，隨后將ROVVER送入管道實施檢測，該產品動力強勁，輕松爬過200m管道，期間通過控制攝像頭旋轉和變焦等功能，得到了管道內壁的清晰圖像，并最終定位了一處漏點，從而輔助熱力管道維護人員高效制定了相應的維修應對方案。

五、應用前景

1. 市場需求逐漸增加：大口徑管道的普及應用，以及全球?qū)Ξa(chǎn)品質量和設備安全的重視，使得企業對于高效率管道檢測工具的需求會逐年增長，管道內壁爬行器憑借技術先進性以及管道檢測的獨特優勢，將成為迎合市場需求的優選檢測工具；

2. 智能化檢測是未來趨勢：AI在各行業的應用已勢不可擋，在爬行器中引入缺陷智能識別功能是大勢所趨，有助于減少人工干預，提高檢測數據的一致性；

3. 先進技術延展與應用：仿生學、多模態傳感器陣列、數字孿生管道等先進技術的應用，將會促進這種管道檢測設備不斷提升檢測效率，發揮更大的檢測價值；

4. 多維度數據融合與價值挖掘：隨著管道數據采集和分析技術的成熟，將數據存儲至云平臺并與其他檢測數據統籌利用，通過大數據分析和挖掘，探尋管道缺陷的成因和發展趨勢，更好地服務于管道安全。

綜上所述，管道內壁爬行器在管道檢查中的應用，突破了傳統人工檢測的局限性，充分體現了其游刃有余、明察秋毫的檢測優勢。隨著更多新技術的融合，這種爬行檢測設備還會有更為廣闊的應用前景，在長距離、大口徑管道的內部檢測中輕松實現全覆蓋檢測，實現對管道的“無死角守護”。
